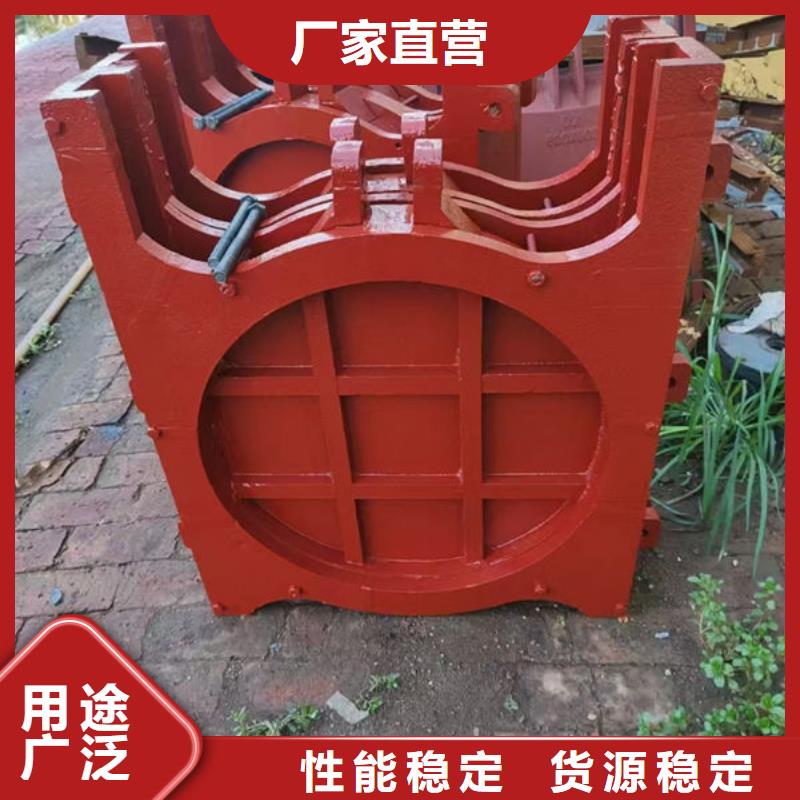

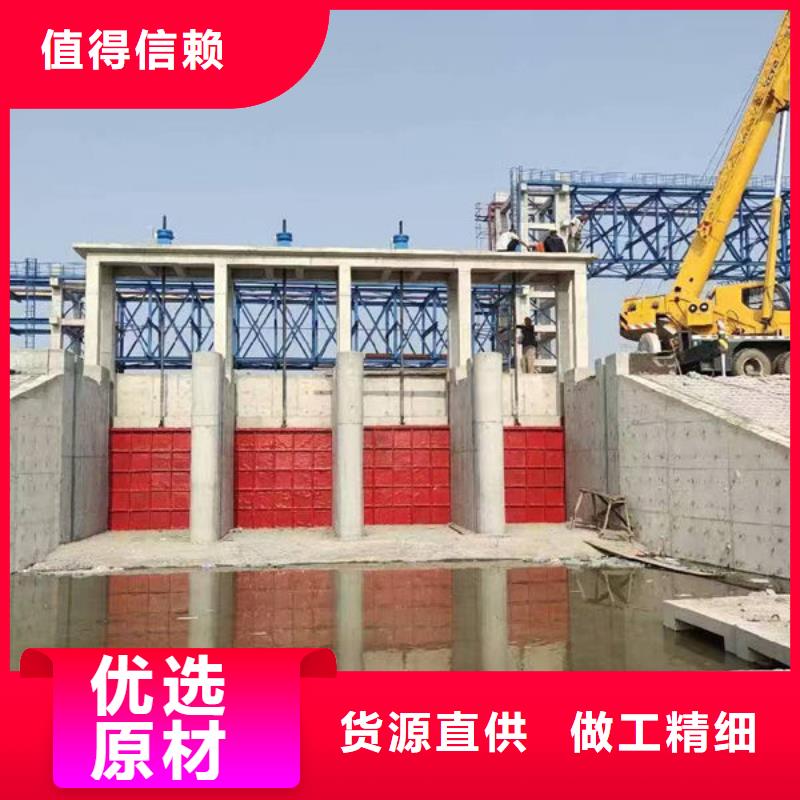

 铸铁闸门安装步骤详解  铸铁闸门是一种直升直降式平面或孤形滑动闸门，主要是靠螺杆启闭机来开启和关闭。启闭机带动闸门门体上下运行，达到疏通和截阻水流的作用。  铸铁闸门 的特点是防腐蚀性强。铸铁闸门由闸框和闸门、压块等几部份组成，但铸铁闸门和钢闸门 的不同是这些部件是一个整体，必须整体安装。新河县宏康水利机械厂的工程师给大家讲一下铸铁闸门的安装方式和怎样安装铸铁闸门：  一.基建预埋。闸门有几种常见的安装形式：附壁式、预埋式。1.附壁式是铸铁闸门直接用膨胀螺丝或化学螺丝安装。把铸铁闸门整体（注意铸铁闸门和铸铁闸框必须整体安装不能拆开）吊装在出水口墙壁上，用膨胀螺丝或化学螺丝把铸铁闸框订在墙上，不做任何水泥浇筑。2.预埋式又称为浇筑式，适用于大型闸门或者小型闸门的反向止水。此安装方式需要水泥墙上预留闸门安装槽，并在安装槽内的预埋钢筋。      @安装形式  铸铁闸门的安装形式是根据其基建特点以及其用途来决定的。 1.机闸一体式，又叫做自承式，主要是启闭机和闸门为一体结构，安装时闸门和启闭机一起安装，这种安装方式 特点为费用较少，因为不用做启闭机的水泥横梁，缺点是只能用于渠道、池塘等水压较小的地方，不能用于水库水压较深的出水口。 2.平底式。平底式是指闸门底部直接置于渠底或者河道底部。 3.附壁式，又称为墙壁式，是指闸门直接用螺丝悬空固定在水泥墙上。  4.渠道式，是指闸门直接安装在渠道中间。

吊耳可与门板整体铸造或用螺栓(螺钉)与门板连接。

                           表 2                          mm  闸门孔口规格  板厚 ≤700 ≥6 >700-1100 ≥8 > 1100-2000 ≥12 > 2000-3000  ≥14  注:矩形闸门的密封座厚度以闸孔的长边尺寸为准。    吊块螺母与门板的连接结构，应能防止吊块在门板的螺母匣中转动，对于明杆式闸门，吊块螺母为普通螺纹，可用销或螺钉固定，对于暗杆式闸门，吊块螺母为梯形螺纹，与传动螺杆互为螺旋副。  传动螺杆  传动用螺杆应按 工作开启和关闭力设计，其拉伸、压缩和剪切强度的系数不小于5，螺杆的柔度不大于200。 楔紧装置   在闸门二侧必须设置可调节的楔紧装置。楔紧副(如楔块与楔块、楔块与偏心销等)两楔紧面的表面粗糙度不大于3.2 μm。 楔紧件用螺钉(螺柱)分别固定在门板及门框上。   销轴与螺钉、螺栓等紧固件  所有装配螺钉、螺栓、螺母、地脚螺栓和销轴等应按 开启和关闭力设计，其拉伸、压缩和剪切强度的系数应不小于5。
